Materiales

Materiales:

Hub: Un hub es un dispositivo que transmite mensajes a través de una red usando todos sus puertos broadcast. El broadcast es una conexión multipunto que permite transmitir información a los usuarios de la red sin necesidad de la dirección de cada destinatario.

Patch Panel: Este es el recolector del cable central desde el área del trabajo hasta el clóset de comunicación están unidas a un rack.

Rack: Es una base, estructura metálica o soporte cuya misión es alojar sistemas informáticos y redes de telecomunicaciones.

Router: Los routers guían y dirigen los datos de red mediante paquetes que contienen varios tipos de datos, como archivos, comunicaciones y transmisiones simples como interacciones web.

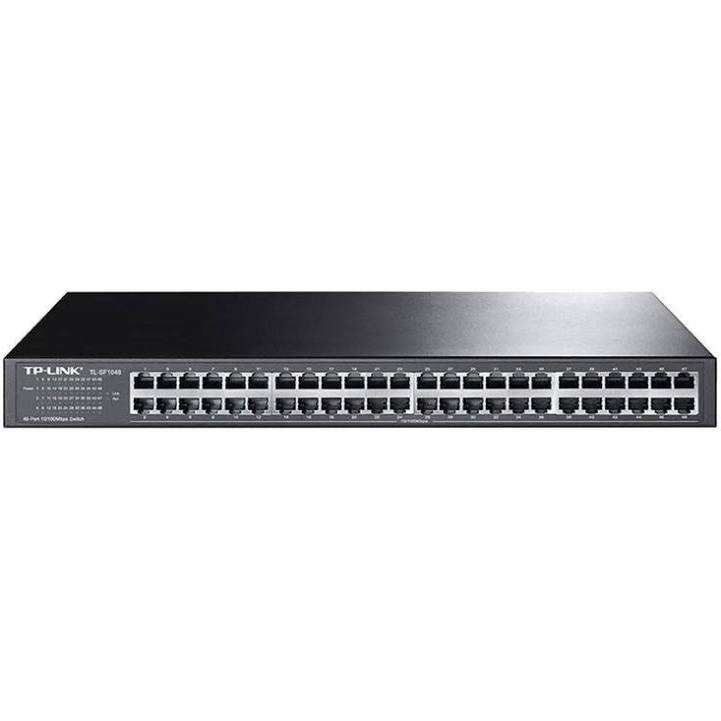

Switch: Un switch de red o conmutador es un dispositivo de interconexión que sirve para conectar todos los equipos en una red; incluidos los computadores, las consolas, las impresoras y los servidores. Junto con el cableado forman lo que se conoce como red de área local (LAN).

Modem: Un dispositivo que permite que su ordenador envíe señales digitales a través de Internet con una línea telefónica. El módem convierte (o modula) la señal digital, que no se transmite de forma eficiente a través de una línea telefónica, en una señal analógica que sí lo hace. Cuando la señal analógica llega a su destino, el módem receptor la convierte de nuevo en una señal digital (desmodulación).

RJ-45: Permite la interconexión de dispositivos de red entre sí mediante un cable UTP de 4 pares (8 cables).

Roseta: Las rosetas de red son placas de plástico o metal utilizadas para la instalación de cables Cat5, Cat5e o Cat6. Organizan y mantienen los cables de red fuera de su alcance, por lo que son ideales para entornos residenciales o comerciales.

Estaciones de trabajo: Es una computadora o mas que facilita a las personas el acceso a los servidores y periféricos de la red.

PC: Los computadores que usan el sistema operativo Windows reciben el nombre de PC, de la palabra en inglés personal computer, que significa computador personal.

Fibra óptica: la fibra óptica se trata de un medio de transmisión de datos mediante impulsos fotoeléctricos a través de un hilo construido en vidrio transparente u otros materiales plásticos con la misma funcionalidad. Estos hilos pueden llegar a ser casi tan finos como un pelo, y son precisamente el medio de transmisión de la señal.

Cable UTP (Unshielded Twisted Pair): Es un cable de pares trenzado y sin recubrimiento metálico externo, de modo que es sensible a las interferencias.

Cable STP (Shielded Twisted Pair): Es semejante al UTP pero se le añade un recubrimiento metálico para evitar las interferencias externas.

Cable FTP (Foiled Twisted Pair): Cuenta con pares que no están apantallados pero sí tiene una pantalla de aluminio global que mejora la protección de estos elementos ante posibles limitaciones que provengan del exterior.

Cable coaxial: Es un cable de transmisión de datos que se compone de dos conductores que se orientan de forma coaxial y separados por una capa de aislamiento dieléctrico.La estructura de un cable coaxial típico se basaría en un núcleo compuesto de un alambre de metal rodeado por un aislante llamado dieléctrico. Dicho aislamiento está protegido por una malla metálica (lámina o trenza) y todo el cable entero está envuelto en una cubierta externa protectora, resguardando así el cable de la humedad y las impurezas.

Tarjeta de red: Las tarjetas de red se encargan de preparar, transferir y controlar la información o datos que envía a los otros equipos que están conectados en una misma red, no se trata de solo ordenadores, también equipos como impresoras y discos duros externos pueden establecer una conexión.

Canaleta:Las canaletas son tubos metálicos o plásticos que conectados de forma correcta proporcionan al cable una mayor protección.

Tarjetas de redes:

Ethernet: una tarjeta de red ethernet es utilizada para crear una red de índole doméstica o oficina. Es empleada para establecer una red entre ordenadores dispuestos en la misma área. También su uso está destinado a conectar estos dispositivos a internet. Estos este tipo de cables ethernet pueden recorrer cientos de metros sin que los datos que viajan por los cables de este estándar ethernet sufran ningún tipo de alteración o corrupción por factores externos como por ejemplo ondas electromagnéticas.

Wi-Fi: se encargan de ser el intermediario entre el conector y nuestro equipo con un dispositivo que permite que contemos con internet. esto se puede llevar a cabo con conexiones a través de cable o inalámbricamente.

Token Ring: Fue una arquitectura de red diseñada por la renombrada empresa de IBM en la década de los 70. Su funcionamiento se basaba en la topología lógica en anillo, lo que en otras palabras quiere decir que los ordenadores y dispositivos que llegasen a conectarse a esta red formaban un anillo.

Arcnet: Se trataba de una arquitectura de red de área local. Está proporcionada una topología física forma de estrella usando un cable coaxial y hubs pasivos o activos. Para ese entonces alcanza una velocidad en transmisión aproximada de 2 MB era similar a internet ethernet.

USB: esté hardware USB es bastante útil para el acceso a una red cuando no existe la posibilidad de uso de una tarjeta de Red porque permite conexiones de red por medio de cualquiera puerto USB de una PC. Además estos son denominados adaptadores de Red porque su capacidad se encuentra muy por debido de lo que se encarga una tarjeta de red estándar.

PCMCIA: es el estándar internacional de tarjetas de red qué es utilizado en ordenadores portátiles esta tarjeta al igual de las anteriores cumple con el rol de enviar y recibir datos de forma inalámbrica esta tarjeta va incrustada en la ranura PCMCIA del ordenador.

Tipos de canaletas:

Canaletas tipo escaleras: estás bandejas son muy flexibles de fácil instalación y fabricadas en diferentes dimensiones. Son de uso exclusivo para zonas techadas fabricadas en planchas de acero galvanizado de 1.5 mm y 2.0 mm de espesor.

Tipo encerrada: bandeja en forma de ''u'' utilizada con o sin tapa superior para instalaciones a la vista o en falso techo. Utilizadas tanto para instalaciones eléctricas, de comunicación o de datos. Este tipo de canaleta tiene la ventaja de poder correr área sin techar.

Multiples: con varios cortes en su interior, para diferenciar muy bien el tipo de cableado.

Canaletas plásticas: facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para la fijación a paredes, chasis y paneles, vertical y horizontalmente.

Canaletas salva cables: diseñado especialmente para proteger y decorar el paso de cables de telefonía, electricidad, megafonía, computadoras, etcétera.

Abisagradas: la tapa no es independiente del carril, solo se abre y cierra por la parte superior.

De esquina: para colocar en vertical en las esquinas de las paredes, pero muy prácticas también para situar en horizontal sobre encimeras, mesas de trabajo o baldas.

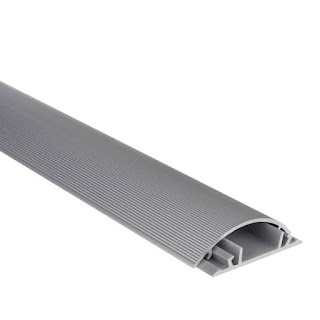

Semicirculares: con la misma función que las rectas tienen una estética muy moderna y resultan más discretas.
